PTC电加热器系列

PTC加热器
PTC电加热元件


      我公司生产的PTC电加热器具有热阻小、换热效率高的特点,是一种自动恒温、省电的电加热器,它寿命长,安全环保,不会产生电热管类加热器的表面“发红”现象。主要应用于空调机、暖风机、热风幕机、除湿机、工业干燥机、干衣机、汽车及火车等需要提供暖风的设备上以及用于卷发器、汽车电热杯、咖啡壶保温等需保温加热用的电热设备上。
我厂具有先进的生产技术,完备的检测设备,严密的科学管理,秉承“用心做产品”的理念为客户提供优质的产品和服务。
二:实物图

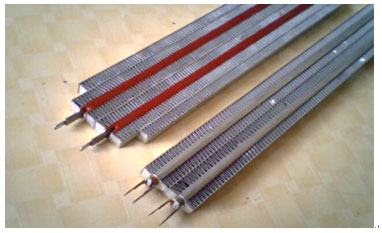

1)胶粘表面带电型

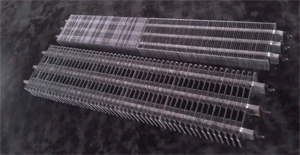

2)胶粘表面不带电型

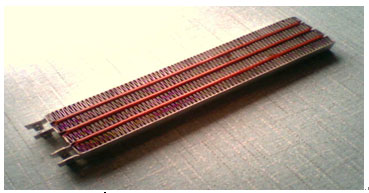

3)夹持式PTC电加热器




三:制作产品需具备的资料信息:
1)提供有效的总装图纸和零件图纸;
2)必要时提供样品;
3)需要了解的基本参数信息:
   如:胶粘式  表面带电  220V  50HZ   1500W  505*44*15*3   风速3.5M/S
   注:PTC电加热器的种类有胶粘式,夹持式等。
       表面带电型式有带电和不带电两种,50HZ代表电压频率。
       1500瓦指220伏电压下的额定功率。
       505(mm)代表PTC波纹发热体的长度,或加热器总体长度,或装好安装座后的客户要求的安装孔距,44(mm)代表发热体的宽度,15代表厚度,3代表波纹密度(或称齿距)。
     风速3.5M/S指风速条件为3.5米每秒。
四:外形结构及技术参数

2)根据客户要求设计产品
电压使用范围,可在12V-380V之间根据需要设计;
设计方便,功率和外形尺寸根据客户要求进行设计;
有带电和不带电两种型式;
可根据客户需要加装支架、温控装置及线组等。
产品严格按照GB/T2164-95的要求设计制造。
3)空气加热型产品技术参数
项 目 内 容 参    数 备   注
额定电压    (V) 12V~380V 可选
额定频率   (Hz) 50-60
尺寸范围
  ( mm)
长度(L) 50~915 可选
宽度(W)   22~140 可选

额定功率范围(W) 50~7000 可选
最大功率偏差(%) +10%~-10%
最大起始电流(A) 小于1.5 Ie
绝缘电阻    (MΩ) 大于200MΩ 常态(绝缘型)
电气强度 (V/2m) 大于1500 (绝缘型)
耐压(V) 330/1min
功率衰减率  (%) ≤10 1000h
