三、控制柜主要技术指标：
|
温度测量、控制范围 |
0-400 |
|
测量温度传感器 |
PT100铂热电阻 |
|
温度控制精度 |
≤±2℃ |
|
温度变送信号输出 |
4-20mA（负载电阻0-1JK） |
|
工作环境温度 |
≤50℃ |
|
控制柜外型尺寸 |
1600×600×450 |
|
重量 |
120kg |

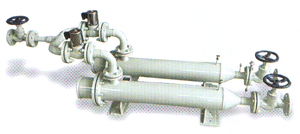

四、GYQK型空气电加热器产品型号规格表：
| 型号 |
电压 V |
功率 KW |
进口温度 °C |
额定流量 m3/min |
额定流量 温升°C |
最高工作 温度°C |
进出口法兰 DN mm |
| GCH-15 |
380 /220 |
15 | -20~50 | 2.5 | 232 | 0~400 | 100 |
| GCH-20 | 20 | 3.3 | |||||
| GCH-25 | 25 | 4.1 | |||||
| GCH-30 | 30 | 4.9 | |||||
| GCH-35 | 35 | 5.8 | 150 | ||||
| GCH-40 | 40 | 6.6 | |||||
| GCH-45 | 45 | 7.5 | |||||
| GCH-50 | 50 | 8.3 | |||||
| GCH-55 | 55 | 9.1 | |||||
| GCH-60 | 60 | 9.9 | 175 | ||||
| GCH-65 | 65 | 10.8 | |||||
| GCH-70 | 70 | 11.6 | |||||
| GCH-75 | 75 | 12.4 | |||||
| GCH-80 | 80 | 13.7 | |||||
| GCH-85 | 85 | 14.1 | |||||
| GCH-90 | 90 | 14.9 | |||||
| GCH-95 | 95 | 15.7 | |||||
| GCH-100 | 100 | 16.6 |
